Descrição do Produto
Construção A.Outer
1. Usando a análise UG (análise de elementos finitos), otimize o deign através do assistente do computador.
2 A máquina inteira está na estrutura soldada placa de folha, com tensão interna eliminada pela tecnologia de envelhecimento de vibração, alta resistência e boa rigidez da máquina.
3 .. Rolha mecânica no cilindro de óleo, típica de alta precisão de realimentação para a posição do bloco de deslizamento, operação precisa e estável, bom desempenho de sincronização e alta precisão de posicionamento repetido do bloco de deslizamento.
4. Com a habilidade da Alemanha para evitar reações internas.
5. O quadro inteiro remover ferrugem por papel de areia, com antiferrugem.
B. característica ou característica.

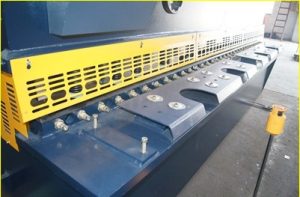

1. Conjunto de ferramentas auxiliares na mesa de trabalho, facilite o ajuste de ferramentas
2. Apoio material rolante facilita a operação
3.Indicação por indicador é fornecido para o ajuste da folga da lâmina, para um ajuste prático e rápido.
4.A adoção da lâmina de corte lateral de quatro lados prolonga a vida útil da lâmina.
5. O dispositivo de alinhamento com dispositivo de iluminação e controle para o curso de corte é definido, com um ajuste prático e rápido.
6. O batente traseiro está equipado com dispositivos de ajuste elétrico e ajuste manual, e o dispositivo de exibição digital está disponível para exibição do tamanho da rolha e dos tempos de corte.
Sistema C.Hydraulic
O bloco de válvula integrado hidráulico 1.Advanced é empregado, e a conexão do encanamento é minimizada em uma estrutura compacta, típica da rigidez e da estabilidade excelentes.
2. Sistema de material de forjamento: consulte o manual de operação

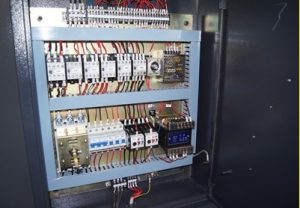

D. sistema de controle Elétrico
1. O componente elétrico e o material encontram o padrão internacional, seguro e duradouro.
2, a máquina é com AC380V, 50HZ e o circuito de controle é com AC220V. 24V para controle de Backguage, 6V para indicação Light, 24V para outro componente (de acordo com as mudanças de requisitos do cliente)
3. Caixa elétrica no lado esquerdo. Os botões operados estão na mesa de botões da máquina. O interruptor elétrico, luzes indicadoras estão no caso elétrico.
E. Front .Backguage
1.Frontgauge: Ajuste na mesa, com indicador, ajuste o batente.

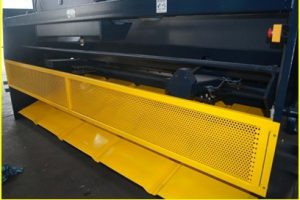

2.Backguage: Configurando o conjunto de ferramentas, balance com o conjunto de ferramentas, acionado por 0,55KW Electric Motor. O batente traseiro está equipado com dispositivos de ajuste elétrico e ajuste manual, e o dispositivo de exibição digital está disponível para exibição do tamanho da rolha e dos tempos de corte.
F.Partes da lista de fornecimento
Não. | Nome | Unidade | ||
1 | Max. espessura da placa | milímetros | 16 | |
2 | Max. largura da placa | milímetros | 4000 | |
3 | Resistência à tração | N / m m2 | 450 | |
4 | Ângulo de cisalhamento | 2 ° 30 ′ | ||
5 | Distância do pólo | milímetros | 4265 | |
6 | Alcance máximo do calibre traseiro | milímetros | 750 | |
7 | Tempos de curso | vezes / min | 8 | |
8 | Comprimento da lâmina | milímetros | 4100 | |
9 | Bomba de engrenagem | Modelo | NT2-G63F | |
10 | Fluxo | L / min | 63 | |
11 | Pressão | MPa | 31.5 | |
12 | Motor principal | KW | 22 |
