Descrição do Produto

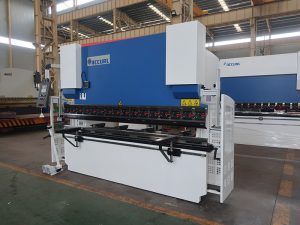

Freio hidráulico da imprensa da folha do ferro do CNC de WE67K
Características
1. Todas as partes da máquina usam o software CAD / CAE / CAM para projetar de modo a garantir a resistência e a rigidez de cada peça.
2. Esta máquina é hidráulica acionada por cima.
3. A máquina é composta principalmente por estrutura de máquina, mesa de trabalho, ariete e cilindro de óleo principal. O design e a tecnologia de fabricação perfeitos podem garantir a fabricação e o uso da precisão da máquina.
4. Placa de aço para armazém → inspeção física e química → placa de aço jateamento de esfera (à prova de poeira) processamento → corte através de máquina de corte por chama CNC → corte e processamento para cada placa de junção de soldagem → soldagem composta → solda proteção de ar → tratamento de envelhecimento de vibração → processamento através fresadora e fresadora de piso para trabalho pesado, fresadora de pórtico para serviço pesado → fabricação.
5. A máquina é a estrutura de tipo de estrutura, cuja instalação de superfícies de fardos de cilindros de óleo, trilhos de chumbo, mesa de trabalho são processados ao mesmo tempo trabalho segurando através dos procedimentos tecnológicos de perfuração de tipo de chão pesado e máquina de moagem de modo a assegurar o paralelismo e perpendicularidade para cada instalação de superfícies de faying.
6. Os trilhos de chumbo dos usuários da máquina o material de auto-lubrificação avançada que não precisa de lubrificação e cuidados regulares.
7. O movimento e o posicionamento do cilindro de óleo direito e esquerdo são controlados pelo sistema CNC (Y1, Y2), que é composto pelas válvulas hidráulicas proporcionais, balanças óticas, sistema CNC. Cada eixo pode ser programado individualmente e pode ser trabalhado sob programação para obter a maior precisão de movimento e posicionamento ao pressionar a peça de trabalho.
8. A máquina pode trabalhar normalmente sob o estado de carregamento excêntrico por causa da utilização da sincronização proporcional eletro-hidráulica que pode aumentar extremamente a capacidade de carga anti-torque e anti-excêntrica. A deformação da mesa de trabalho e do aríete é muito pequena quando se pressiona devido à maior rigidez de projeto da mesa de trabalho, dos montantes, da viga transversal e do aríete. Assim, a peça de trabalho pode obter o alinhamento perfeito e o mesmo ângulo de pressão
9. A máquina possui o manômetro traseiro motorizado, que é acionado por motor de frequência variável.
10. A máquina tem a estrutura de suporte frontal e traseira, na qual o rolo é alimentado de forma conveniente.
11. A máquina possui o mecanismo lateral de alimentação de saída, de modo a efetuar a alimentação externa convenientemente.
12. O sistema CNC é a estação de operação suspensa que pode balançar livremente dentro da área de operação, que também possui os botões de pé / manual móveis livres.
13. Sistema Hidráulico
Os eixos Y1, Y2 usam a técnica da servo-válvula proporcional hidráulico-hidráulica. O sistema hidráulico é fabricado em Rexroth, na Alemanha.
A bomba de óleo: bomba de engrenagem interna, Rexroth
Os anéis de vedação dinâmicos para o cilindro de óleo principal são fabricados em VALQUA, no Japão, que têm o efeito de vedação perfeito e longa vida útil
O nível de óleo pode ser exibido claramente pelo medidor de nível de óleo ajustado no tanque de óleo, que possui o mecanismo do filtro de óleo e a função de alarme de bloqueio.
Função de proteção contra sobrecarga de carga extra no sistema hidráulico.
Marcas de Componentes
NÃO. | Nome | QUANTIDADE | Unidade | FABRICAÇÃO |
1 | Máquina | 1 | CONJUNTO | Huantu Machinery |
2 | DA52 / DA56 / DA65 / DA69 | 1 | CONJUNTO | DELEM-HOLLAND |
servo motor | 1 | CONJUNTO | ESTUN, CHINA | |
motorista servo | 1 | CONJUNTO | ESTUN, CHINA | |
escala linear | 2 | CONJUNTO | HEIDENHAIN, ALEMANHA | |
Módulo de E / S | 1 | CONJUNTO | DELEM-HOLLAND | |
3 | Elementos elétricos principais | SCHNEIDER, FRANÇA | ||
4 | MOTOR PRINCIPAL | 1 | CONJUNTO | SIEMENS, ALEMANHA |
5 | Guia linear | 2 | CONJUNTO | HIVIN-TAIWAN |
parafuso de esfera | 2 | CONJUNTO | HIVIN-TAIWAN | |
6 | Válvula de fluxo direcional proporcional | REXROTH-GERMAN | ||
válvula de controle de pressão | REXROTH-GERMANY | |||
mudar a válvula | REXROTH-GERMANY | |||
Válvula de um lado só | REXROTH-GERMANY | |||
válvula de pré-enchimento | REXROTH-GERMANY | |||
válvula alternadora | REXROTH-GERMANY | |||
retentor | REXROTH-GERMANY | |||
equalizador de pressão | REXROTH-GERMANY | |||
parafuso úmido | REXROTH-GERMANY | |||
7 | BOMBA DE ENGRENAGEM | 1 | CONJUNTO | REXROTH-GERMANY |
8 | Cilindro principal | 2 | CONJUNTO | NANTONG BENGTENG, CHINA |
9 | FOCA | 1 | CONJUNTO | VALQUA-JAPAN |
10 | ANEL DE GUIA | 1 | CONJUNTO | PARKER-AMERICA |
Enviando documentos
1. Manual de Operação (diagrama hidráulico, diagrama eletro)
2. Desenhos da Fundação
3. Certificação de Qualidade
4. Lista de embalagem / fatura
5. Certificados originais (se o cliente for necessário)
6. Conhecimento de embarque original
Accessaries
1. apoios do braço dianteiro
2. Chumbadores
3. Porcas
4. lavadora
5. pistola de óleo
6. pedal
7. Selamentos
garantia
1. Nosso tempo de garantia é de 5 anos a partir da data de B / L. Se algum componente é danificado durante o tempo de garantia, podemos enviar o componente para o cliente pela DHL, TNT livremente.
2. Nossa fábrica pode enviar nosso engenheiro para instalação de fábrica do cliente, comissão e treinamento livremente. O cliente fornece os bilhetes de viagem dupla, alimentação e alojamento para o nosso engenheiro. O cliente também pode enviar o engenheiro para nossa fábrica para aprender a operação e manter livremente.
3. Nossa fábrica fornecer o serviço para o cliente para sempre, se o cliente precisar de ajuda operação, pode entrar em contato conosco pelo MSN, Skype, e-mail e telefone a qualquer momento, nós fornecemos 24 horas de serviço on-line.
Parâmetros
Modelo WE67K | Pressão nominal | Comprimento da mesa de trabalho | Distância entre postes | Profundidade da Garganta | Ram Stroke | Potência do Motor Principal |
(kn) | (milímetros) | (milímetros) | (milímetros) | (milímetros) | (kw) | |
63/2500 | 630 | 2500 | 2020 | 250 | 120 | 5.5 |
63/3200 | 630 | 3200 | 2520 | 250 | 120 | 5.5 |
80/3200 | 800 | 3200 | 3020 | 320 | 120 | 7.5 |
100/3200 | 1000 | 3200 | 2520 | 320 | 120 | 7.5 |
125/4000 | 1250 | 4000 | 3020 | 400 | 120 | 7.5 |
160/3200 | 1600 | 3200 | 2520 | 320 | 200 | 11 |
160/6000 | 1600 | 6000 | 4850 | 400 | 200 | 15 |
200/4000 | 2000 | 4000 | 3020 | 400 | 200 | 15 |
200/6000 | 2000 | 6000 | 4850 | 400 | 200 | 15 |
250/3200 | 2500 | 3200 | 2520 | 400 | 250 | 18.5 |
250/4000 | 2500 | 4000 | 3020 | 400 | 250 | 18.5 |
300/4000 | 3000 | 4000 | 3020 | 400 | 250 | 22 |
300/6000 | 3000 | 6000 | 4850 | 400 | 250 | 22 |
400/6000 | 4000 | 6000 | 4850 | 400 | 250 | 30 |
500/6000 | 5000 | 6000 | 4850 | 400 | 300 | 37 |
600/7000 | 6000 | 7000 | 5600 | 400 | 300 | 45 |
1000/8000 | 10000 | 8000 | 6000 | 500 | 450 | 2*37 |
Informação básica
N ° de Modelo: WE67K
Eletrônica: Siemens Alemanha
Motor: Siemens Alemanha
Selagem: Valqua Japan
Sistema CNC: Delem Holland
Marca registrada: ACCURL
Pacote de Transporte: Embalagem Padrão
Especificação: CE e certificado ISO
Origem: Xangai, China
Código HS: 84622990
