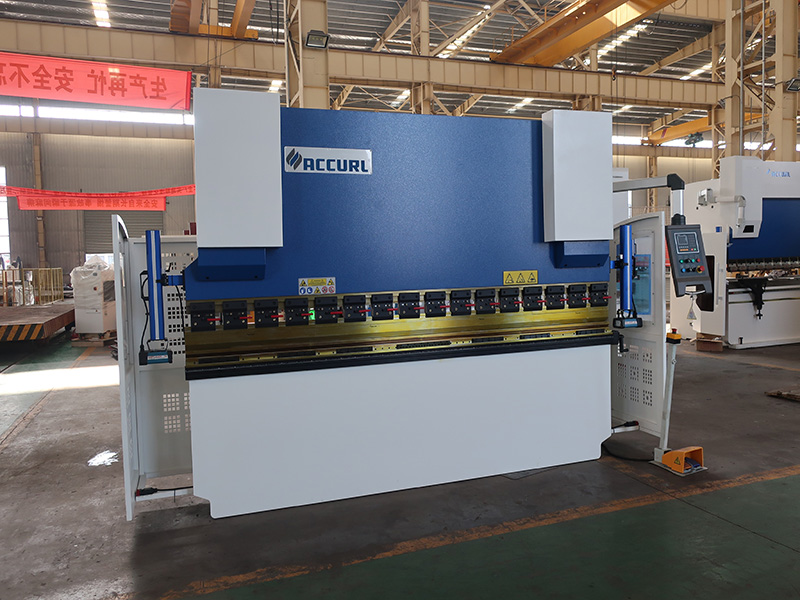

Freio hidráulico da imprensa do NC 5M certificação da segurança do CE 300 toneladas da máquina do freio da imprensa do NC para Accurl
Características gerais
● Usinado com alta precisão, rigidez dinâmica e estática fornecida.
● A tecnologia hidráulica de válvula sincronizada, com sua precisão de dobra repetível, ajuda a obter a mesma qualidade de dobra de um lado diferente da peça de trabalho.
● O sistema de calibre traseiro de eixo único (X = 500) se move rapidamente em um eixo esférico.
● Cilindros hidrolíticos afiados e cronometrados mantêm sua precisão mesmo em altas tonelagens.
● sistema hidrológico HOERBIEGER.
● sistemas elétricos SIEMENS.
● Unidade de controle fácil de usar e móvel permite que o operador escolha sua posição de trabalho.
Principais características
● O quadro é resistente, bem como compacto e garante resultados precisos. É feito de alta
● aço-carbono de qualidade e sofreu processos mecânicos sistemáticos.
● Soldagem elétrica de alta precisão
● Uso de broqueadoras de alta tecnologia para peças de extrema precisão
● A ACCURL® escolhe os melhores produtos para garantir máquinas duradouras e de alta tecnologia.
● O ACCURL® seleciona os melhores componentes.
características do produto
● Design totalmente europeu, aparência simplificada, monobloco, estrutura de aço soldada rígida ao momento de deflexão e alta tração com material ST44 A1.
● O Press Brake da ACCURL está Equipado com a interface de usuário amigável da Estun, o E21 fornece toda a funcionalidade principal do freio da prensa.
● Ajuste automático de tonelagem e curso para ângulos de dobra. Resultados de flexão perfeitos com entrada angular e operação fáceis da máquina.
● Todos os tubos são conectados por inserção de tubos para evitar perda de óleo e explosão por tubos de solda.
● O fuso de esferas e o guia de linha foram projetados para melhorar a precisão.
● O grampo de cunha rápida EZ foi projetado para trocar ferramentas rapidamente.
● A vedação segura e o intertravamento elétrico foram projetados para a máquina para garantir a segurança da operação.
Aplicação do produto
O freio de prensa ACCURL® NC, projetado com grande cuidado para detalhes, é uma máquina-ferramenta de alta qualidade. Os estudos realizados sobre as flechas estruturais nos permitiram projetar um produto que reaja da maneira mais adequada e responsiva às solicitações mecânicas, garantindo assim uma estrutura estável, com maior precisão na flexão. Esse recurso é ainda aprimorado por um sistema de coroamento manual. Vale a pena mencionar também a possibilidade de adicionar opções e atualizações na configuração, no estágio posterior.
Partes da máquina
● Moldura da Máquina
As máquinas ACCURL® são projetadas desde o início por nossos engenheiros especialistas com um único objetivo: construir as melhores máquinas imagináveis. Combinando nossos exclusivos projetos de máquina com os materiais da mais alta qualidade disponíveis, alcançamos nosso objetivo e inventamos algumas das máquinas mais confiáveis e duráveis do mundo.
● Sistema Híbrido
A ACCURL® está introduzindo o sistema híbrido ao mesmo preço do sistema convencional, levando a uma série de vantagens para o cliente: uma enorme economia de energia (55% se comparado a uma máquina tradicional) e uma redução massiva da quantidade de óleo necessária, graças a o tanque duplo.
● Cilindro Hidráulico
Todos os selos no cilindro são PARKER dos EUA, sendo capazes de trabalhar sob carga nominal continuamente, trabalho estável e alta precisão.
● Ram Guiado Duplo
O duplo guiador garante a estabilidade e a perpendicularidade da mesa de trabalho. Isso permite manter a alta precisão durante toda a fase de dobra, mesmo com diferentes ferramentas e intermediários, garantindo assim a centralização feita durante os testes iniciais no tempo.
● Sistema de Posicionamento Ram
Principais limitações da máquina da barra de torção:
1) sempre para centro de flexão (não off center)
2) sem curvas cônicas - Y1 = Y2
3) Conexão tandem impossível
4) Sincronismo mecânico em Y1 / Y2
● Soco e morre
Comprimento total multi série V de 835mm socos com um fracionado
● X - Calibre traseiro do eixo
A prensa de pressão ACCURL® é fornecida com um calibrador que ajusta automaticamente os eixos X (profundidade) para garantir que seu material seja sempre posicionado com precisão, resultando em peças acabadas de maior qualidade.
BackGauge do CNC do X-Eixo:
1) X calibre traseiro com servo acionamento de precisão
2) Ajustável manualmente R e Z1, eixo Z2
3) Alta velocidade com guias lineares HIWIN
4) impulsionado por DELTA Servo Motors e drives
5) dedos Backgauge completos no guia linear duplo
6) Velocidades do eixo X até 800 mm / seg. E precisão de 0,01 mm
● Sistema Speed Arip
O sistema de velocidade reduz o tempo gasto na troca de ferramentas em 8,5 vezes em comparação com os sistemas tradicionais.
● interruptor de pé
Interruptor de pedal da Siemens da Alemanha (Categoria 4)
● cortina de luz de segurança
Parte de trás da cortina de luz de segurança da máquina
Os projetos de produtos da ACCURL® combinam precisão, velocidade, flexibilidade, durabilidade, confiabilidade e tecnologia avançada para fornecer máquinas com a mais alta relação desempenho-preço do setor.
Produtividade
● Cálculo automático de ângulo, força e posicionamento do eixo
● Controle amigável
Versatilidade
● Configuração sob demanda
Precisão
● sistema de compensação estrutural
● Eixo inversor motorizado da Schneider
● Hidráulica proporcionacional
Segurança
● Máquinas com diretriz CE 2006/95 CE
● cortina de luz de segurança
Confiabilidade
A ACCURL® tem uma política rígida para a escolha de seus componentes, com base em uma experiência extensiva adquirida ao longo de décadas. Todos os componentes são certificados de acordo com os padrões europeus e suas principais fontes são Alemanha, EUA, Holanda, Itália e Suíça. Todas as partes estruturais são calculadas pelo método dos elementos finitos e somente aço de alta qualidade S275 e S355 JR, ou seja, J2 (+ N) é usado
Especificações para NC Press Brake Machine
| CARACTERÍSTICAS TÉCNICAS | ||
| 1 | Tipo | Freio hidráulico da imprensa do nc 5m |
| 2 | Sistema CNC Delem | Controle Estun E21 NC |
| 3 | Eixo de Controle CNC | Coroamento do eixo YX |
| 4 | Força de flexão | 300 Ton |
| 5 | Comprimento de flexão | 5000 mm |
| 6 | Distância entre colunas | 3900 mm |
| 7 | Profundidade da Garganta | 400 mm |
| 8 | Curso de Slides | 250 mm |
| 9 | Ajuste de curso | 180 mm |
| 10 | Max.Shut Height | 535 mm |
| 11 | SPM | ≥3 min-1 |
| 12 | Potência do Motor Principal | 22 kW |
| 13 | Peso da máquina | 27100 kg |
| 14 | Tamanho do esboço (CxAxA) | 5400 × 2250 × 3115 mm |
| 15 | Opção 1 | Controle Estun E200 NC |
| opção 2 | Controle DELEM DA41 CNC | |
